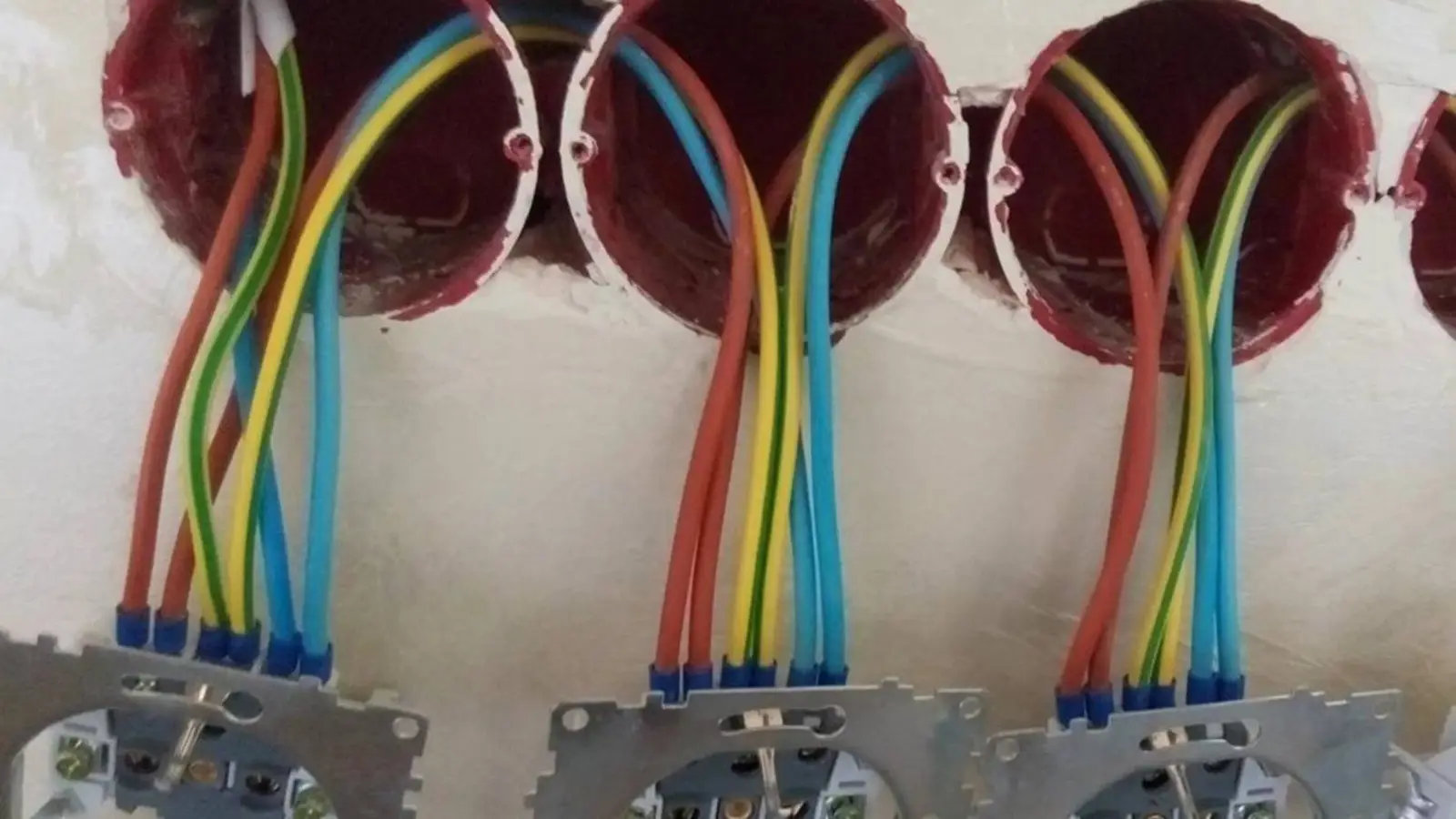

Generated by DALL·E
Dans la plupart des appartements, les prises sont partout et leur installation paraît trompeusement simple. Pourtant, les électriciens savent que c’est le schéma de câblage qui fixe vraiment le niveau de sécurité de toute l’installation — un détail que l’on sous-estime souvent.
Deux voies vers le même objectif
Il existe deux grandes manières de câbler les prises: la topologie en étoile et le chaînage. La première tire une ligne dédiée du boîtier de dérivation vers chaque prise; la seconde relie les prises l’une après l’autre sur une seule chaîne.
Schéma en étoile : la sécurité avant l’économie
Dans une configuration radiale, chaque prise dispose de son propre câble. Cette isolation renforce la fiabilité et la sécurité: si une ligne tombe en panne, les autres continuent de fonctionner sans interruption.
Chaînage en série : des économies qui ont un revers
Le câblage séquentiel est tentant — moins de câble et moins de saignées. Mais le revers est clair: si une seule connexion lâche, toutes les prises en aval s’éteignent. L’efficacité apparente convainc beaucoup moins quand la panne survient.
Un danger caché
Le risque le plus sérieux apparaît quand plusieurs conducteurs sont serrés sous une seule borne de prise. Le fabricant peut autoriser ce montage, mais il entraîne de sérieux problèmes pour la mise à la terre de protection.
Pourquoi c’est risqué
Si la connexion du conducteur de terre se desserre, la prise continue de fonctionner comme si de rien n’était. Mais en cas de défaut d’isolement, la tension peut se retrouver sur la carcasse métallique d’un appareil, et le dispositif différentiel (RCD) peut ne pas déclencher à temps. Les conséquences peuvent être graves — la fausse impression de normalité rend ce scénario particulièrement traître.
Ce que disent les règles
Les Règles d’installation électrique interdisent explicitement de connecter les conducteurs de protection en série. Cette exigence figure au point 1.7.144.
La bonne façon de faire
La seule approche correcte consiste à maintenir la continuité des conducteurs de protection. Cette exigence est définie dans SP 76.13330.2016 et GOST R 50571.5.52-2016. Rogner sur le câblage peut conduire à de sérieux problèmes; au moment de choisir un schéma, mieux vaut laisser la sécurité l’emporter sur les économies supposées.
