Cum cablăm corect prizele: stea sau lanț? Riscuri și norme
Află de ce schema stea pentru prize e mai sigură decât cablarea în lanț. Explicăm riscurile pentru împământare, funcționarea RCD și normele ce cer continuitate
Generated by DALL·E
În majoritatea apartamentelor, prizele sunt peste tot, iar montarea lor pare, la prima vedere, un lucru simplu. Totuși, electricienii știu că schema de cablare este cea care stabilește cu adevărat nivelul de siguranță pentru întregul sistem.
Două drumuri către același rezultat
Există două moduri principale de a cabla prizele: schema „stea” și metoda în lanț (daisy-chain). Prima trimite o linie dedicată din cutia de derivație către fiecare priză; a doua le leagă una după alta într-o singură verigă.
Stea: siguranța înaintea economiilor
Într-o configurație radială, fiecare priză are propriul cablu. Acea izolare sporește fiabilitatea și protecția: dacă o linie cedează, celelalte continuă să funcționeze fără întrerupere.
Lanț: economii cu condiții
Cablarea în serie e tentantă — mai puțin cablu și mai puține șanțuri în pereți. Dar există un revers: dacă o singură conexiune cedează, toate prizele din aval rămân fără curent. Eficiența care părea convingătoare își pierde repede din strălucire când apar probleme.
Un risc ascuns

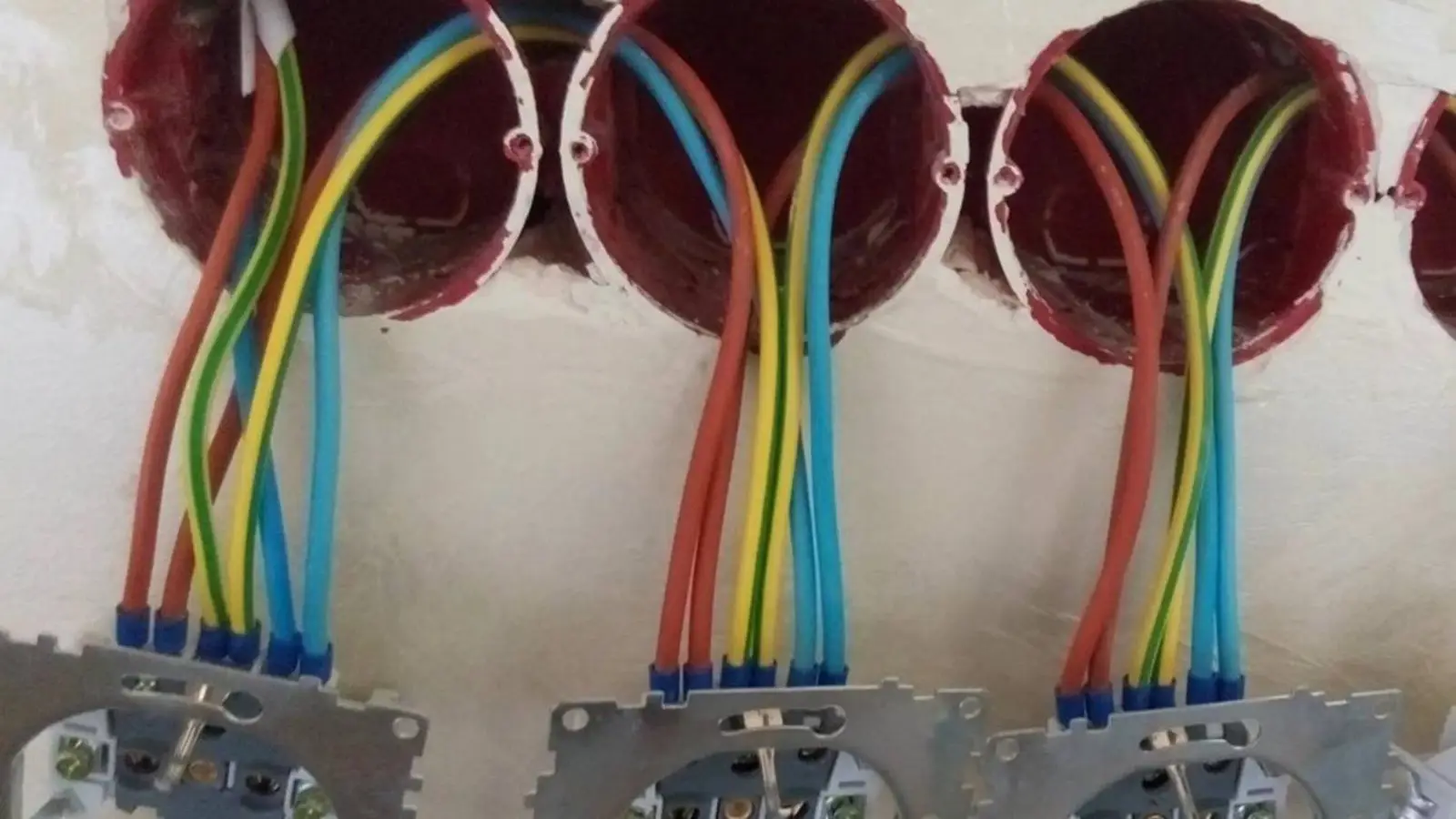

Cel mai serios risc apare când mai mulți conductori sunt strânși sub aceeași bornă a unei prize. Producătorul poate permite o astfel de montare, dar ea produce probleme semnificative pentru împământarea de protecție.
De ce e periculos
Dacă legătura conductorului de protecție se slăbește, priza continuă să funcționeze ca și cum nimic nu s-ar fi întâmplat. Însă, dacă izolația cedează, tensiunea poate ajunge pe carcasa metalică a unui aparat, iar RCD-ul s-ar putea să nu declanșeze la timp. Consecințele pot fi serioase.
Ce spun regulile
Regulile de instalare electrică interzic explicit conectarea în serie a conductorilor de protecție. Cerința este indicată în clauza 1.7.144.
Cum se face corect
Singura abordare corectă este păstrarea continuității conductorilor de protecție. Această cerință este prevăzută în SP 76.13330.2016 și GOST R 50571.5.52-2016. Economiile la cablare pot aduce probleme serioase; la alegerea schemei, siguranța ar trebui să cântărească mai mult decât orice economisire aparentă.
