Na maioria dos apartamentos, as tomadas estão por toda parte, e instalá-las pode parecer enganosamente simples. Mas quem lida com eletricidade sabe que é o desenho da fiação que define, de fato, o patamar de segurança de todo o sistema.
Duas rotas para o mesmo objetivo
Há duas formas principais de ligar tomadas: a topologia “estrela” e a ligação em cadeia (daisy chain). Na primeira, sai da caixa de derivação um circuito dedicado para cada tomada; na segunda, elas são interligadas, uma após a outra, formando uma única sequência.
Estrela: segurança acima da economia
No arranjo radial, cada tomada recebe seu próprio cabo. Esse isolamento aumenta a confiabilidade e a segurança: se um circuito falha, os demais continuam operando sem interrupção.
Em cadeia: economia com ressalvas
A fiação sequencial é tentadora — menos cabo e menos rasgos na parede. Só que há um preço: se uma conexão falha, todas as tomadas a jusante apagam. A eficiência que parecia ótima perde brilho no primeiro contratempo.
Um risco que fica escondido

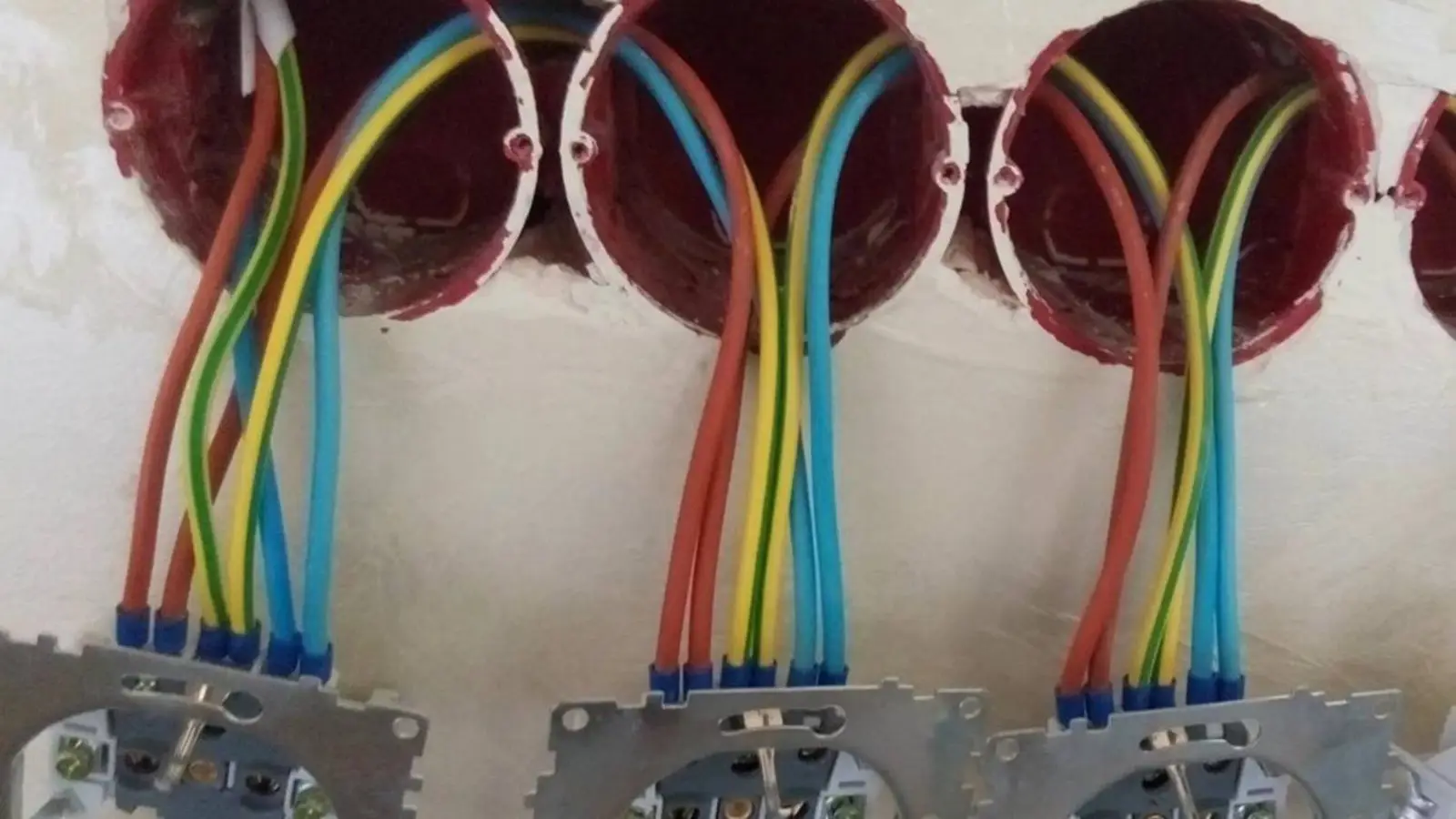

O risco mais sério surge quando vários condutores são presos sob um único borne da tomada. Mesmo que o fabricante permita essa configuração, ela cria problemas relevantes para o aterramento de proteção.
Por que isso é perigoso
Se a conexão do condutor de terra afrouxa, a tomada continua funcionando como se nada tivesse acontecido. Mas, se houver falha de isolação, a tensão pode parar na carcaça metálica do equipamento, e o RCD pode não atuar a tempo. As consequências podem ser graves.
O que dizem as regras
As Regras de Instalação Elétrica proíbem explicitamente a conexão de condutores de proteção em série. Essa exigência está prevista no item 1.7.144.
Como fazer com segurança
A única abordagem correta é manter a continuidade dos condutores de proteção (terra). Essa exigência está definida nas normas SP 76.13330.2016 e GOST R 50571.5.52-2016. Economizar na fiação pode sair caro; na hora de escolher o esquema, a segurança deve pesar mais do que qualquer sensação de economia.
