Маленький «бочонок» на проводе — не просто так: зачем он нужен и как работает

Generated by DALL·E

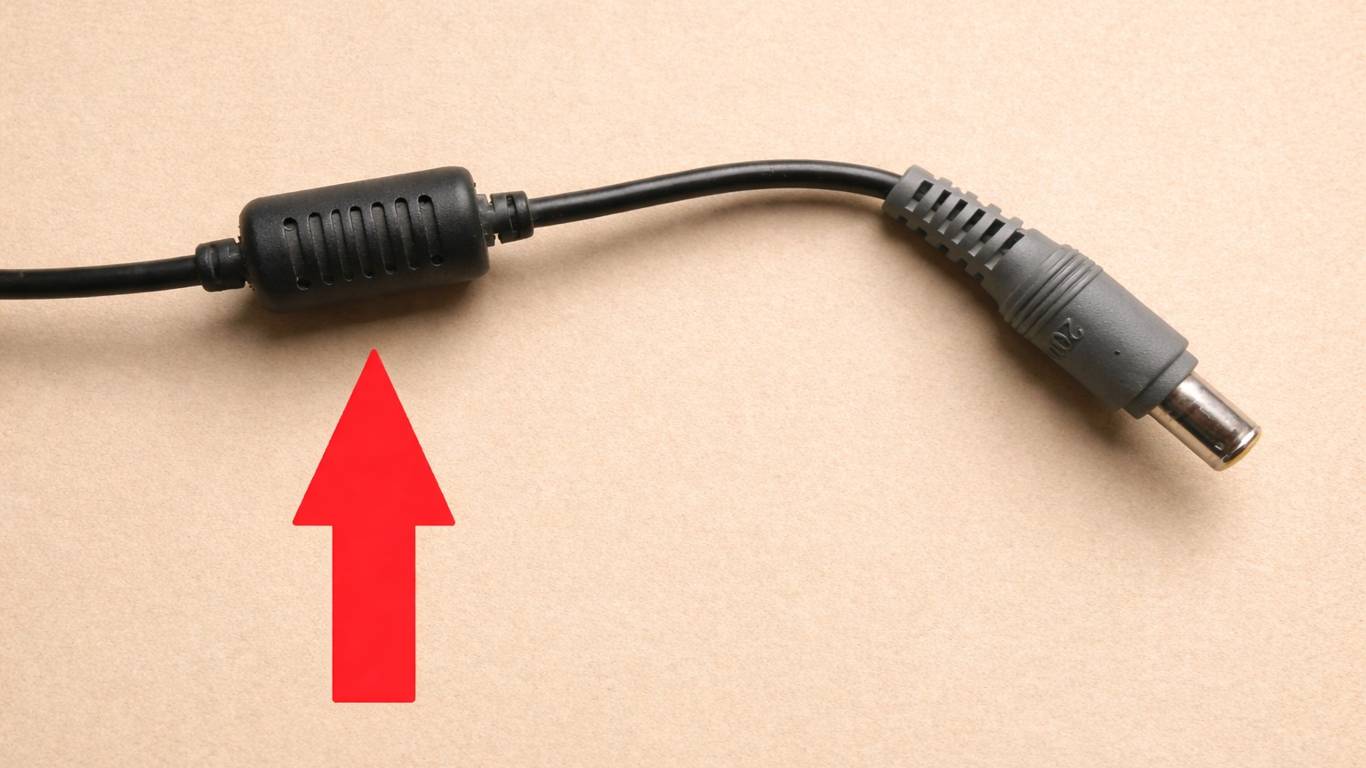

На многих кабелях — от мониторов до зарядных устройств — можно заметить странное утолщение, похожее на небольшой цилиндр. Его часто принимают за держатель, защиту от перегиба или даже декоративную деталь. На самом деле этот элемент играет куда более важную роль. Речь идёт о ферритовом фильтре — незаметном, но полезном компоненте современной электроники.

Почему на проводах появляются утолщения

Современная техника работает в условиях плотного электромагнитного фона. Компьютеры, телевизоры, роутеры и зарядные устройства создают и принимают сигналы одновременно. В таких условиях провода могут становиться источником помех.

Высокочастотные колебания тока в кабелях вызывают паразитное излучение. Оно способно искажать сигнал, вызывать шумы, перебои связи и даже сбои в работе устройств. Чтобы этого не происходило, на кабели устанавливают ферритовые фильтры — те самые «бочонки».

Что такое ферритовый фильтр

Ферритовый фильтр — это пассивный элемент из феррита, материала на основе оксида железа с добавками других металлов. Внешне он выглядит как цилиндр, надетый на провод.

Существует два основных типа таких фильтров. Первый — цельный, когда кабель продевается через отверстие внутри фильтра. Второй — разъёмный, состоящий из двух половинок, которые защёлкиваются прямо на проводе. Именно такие чаще всего можно увидеть на готовых кабелях.

Как он работает на самом деле

Когда по проводу проходит ток, вокруг него возникает магнитное поле. Если ток переменный и особенно высокочастотный, это поле начинает «шуметь» и создавать электромагнитные наводки.

Ферритовый фильтр увеличивает индуктивное сопротивление кабеля для высоких частот. Проще говоря, он мешает помехам распространяться дальше, превращая их энергию в тепло. При этом полезный сигнал — питание или данные — проходит без заметных потерь.

Фактически такой «бочонок» превращает участок провода в фильтр, который пропускает нужное и гасит лишнее.

Где ферритовые фильтры особенно важны

Ферриты применяются не везде, но в ряде случаев без них сложно обойтись.

• Силовые кабели — снижают помехи от импульсных блоков питания, защищая сеть и соседние устройства.
• USB, HDMI, DisplayPort — помогают сохранить стабильность сигнала на высоких скоростях передачи данных.
• Аудиокабели — уменьшают фоновый гул и радиопомехи, улучшая чистоту звука.
• Сетевые кабели — снижают потери пакетов и влияние внешних наводок.
• Антенные системы — предотвращают паразитное излучение коаксиальных линий.
• Автомобильная электроника — защищает шины управления от импульсных помех.
• Медицинская и военная техника — обеспечивает соответствие строгим требованиям электромагнитной совместимости.

В таких сферах стабильность сигнала важнее экономии на деталях.

Почему «бочонки» есть не на всех проводах

Несмотря на пользу, ферритовые фильтры ставят далеко не везде. Причин несколько.

• Во-первых, экономия. В массовых и бюджетных устройствах производители часто отказываются от дополнительных компонентов.
• Во-вторых, техническая необходимость. Короткие кабели и низкочастотные устройства обычно не создают серьёзных помех.
• В-третьих, удобство. Фильтр утяжеляет провод и делает его менее гибким.

Кроме того, в современной технике часть фильтрации уже реализована на платах, что снижает потребность во внешних ферритах.

Можно ли установить фильтр самостоятельно

Если проблема с помехами всё же возникла, ферритовый фильтр можно добавить вручную. Для этого важно учитывать несколько моментов:

• внутренний диаметр должен соответствовать толщине кабеля;
• тип феррита подбирается под диапазон частот;
• максимальный эффект достигается при установке ближе к источнику помех или к защищаемому устройству.

Разъёмные модели устанавливаются за считанные секунды и не требуют разборки кабеля.

Маленькая деталь с большой пользой

Цилиндрический «бочонок» на проводе — это не украшение и не случайность. Он помогает технике работать стабильнее, снижает уровень помех и повышает надёжность связи между устройствами.

Если такой элемент есть на кабеле, это обычно говорит о том, что производитель уделил внимание вопросам электромагнитной совместимости. А понимание того, зачем он нужен, помогает осознанно относиться к технике и при необходимости решать проблемы с помехами самостоятельно.
