Не перепутать в щитке: чем УЗО отличается от дифавтомата и что ставят в квартире
Чем отличается УЗО от дифавтомата и что выбрать для установки: простыми словами

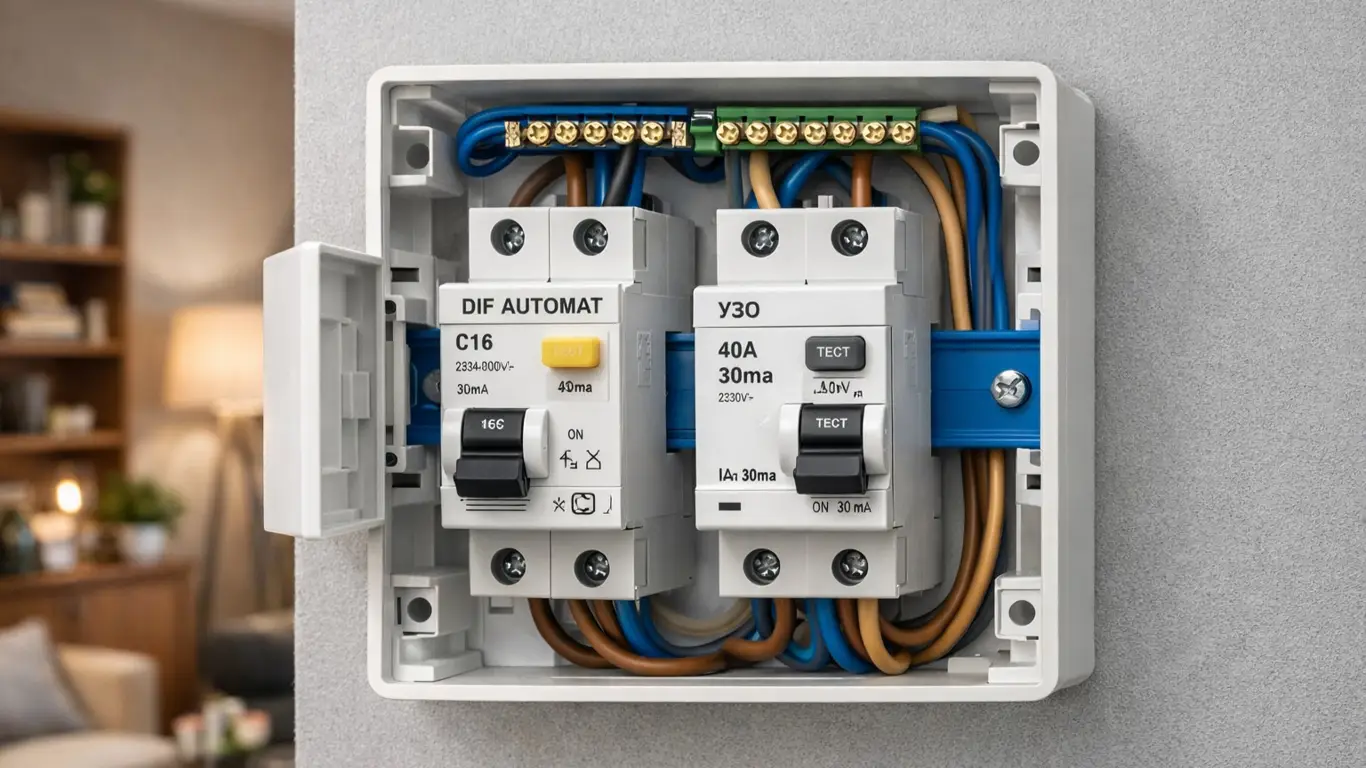

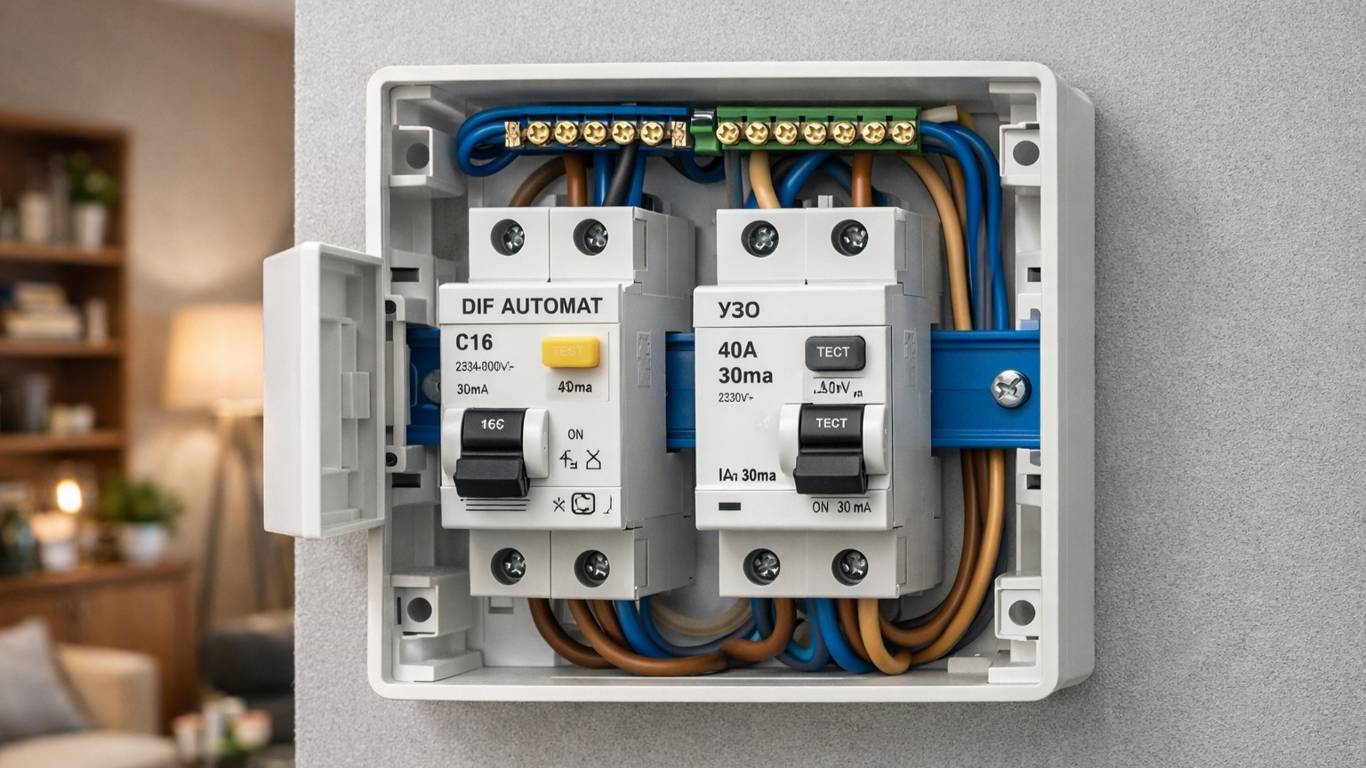

Generated by DALL·E
При ремонте, строительстве дома или замене электропроводки многие впервые сталкиваются с выбором защитных устройств. В щитке появляются непонятные аббревиатуры, а продавцы оперируют терминами, которые звучат сложно. Чаще всего вопрос упирается в два прибора — УЗО и дифавтомат. Оба отвечают за безопасность, но работают по-разному.
Разобраться в этом важно не только для экономии, но и для защиты людей и техники.
Что такое УЗО и зачем оно нужно
УЗО — это устройство защитного отключения. Его основная задача — защита человека от поражения электрическим током. Принцип работы простой. Электричество входит в квартиру по фазному проводу и выходит по нулевому. УЗО сравнивает эти значения. Если появляется разница, значит, часть тока «уходит» — например, через повреждённую изоляцию или корпус прибора. В этом случае устройство мгновенно отключает питание.
Важно понимать: УЗО не защищает от короткого замыкания и перегрузки. Поэтому его всегда устанавливают вместе с автоматическим выключателем. Автомат отвечает за защиту проводки, а УЗО — за безопасность людей. Одно УЗО может обслуживать сразу несколько автоматов, если правильно подобраны номиналы.
Что такое дифавтомат
Дифавтомат — это комбинированное устройство. Оно объединяет в одном корпусе функции УЗО и автоматического выключателя.
Такой прибор отключает питание:
- при утечке тока,
- при перегрузке линии,
- при коротком замыкании.
Фактически дифавтомат закрывает все основные риски сразу. Его устанавливают на отдельную линию — например, на группу розеток или освещение в комнате. Устройство работает автономно и не требует дополнительных автоматов.
В чём главное отличие
Основное различие — в функционале и логике работы. УЗО реагирует только на утечку тока. Оно защищает человека, но не «видит» перегрузки и короткие замыкания. Поэтому без автомата оно бесполезно. Дифавтомат реагирует на все аварийные ситуации. Он защищает и людей, и проводку, и бытовую технику.
Есть и практический момент. В связке «УЗО + автомат» легко понять причину отключения. Если выбило УЗО — ищут утечку. Если сработал автомат — проверяют нагрузку или замыкание. Дифавтомат такой подсказки не даёт: при его отключении приходится проверять всю линию целиком.
Как отличается установка в щитке
Оба прибора занимают примерно одинаковое место — по два модуля. Но на практике разница заметна. УЗО ставят одно на несколько линий, а автоматы — на каждую отдельно. В итоге элементов в щитке может быть меньше. Дифавтоматы, наоборот, устанавливают на каждую группу розеток или освещения. Это увеличивает количество устройств и требования к размеру щитка. Существуют компактные дифавтоматы на один модуль, но они редко встречаются и стоят дороже.
Что выгоднее по деньгам
Если сравнивать одно устройство, связка «УЗО + автомат» чаще выходит дешевле, чем один дифавтомат. Но итоговая стоимость зависит от схемы. Поскольку одно УЗО может обслуживать несколько автоматов, такая система обычно обходится дешевле и требует меньше места. С дифавтоматами затраты выше, так как их ставят на каждую линию.
Как отличить приборы внешне
На первый взгляд УЗО и дифавтомат почти не отличаются. У обоих есть кнопка «Тест» и рычаг включения.
Разница видна в деталях:
Схема на корпусе: у УЗО изображён только дифференциальный трансформатор, у дифавтомата добавлены элементы тепловой и электромагнитной защиты.
- Маркировка тока: у УЗО указано просто значение в амперах, у дифавтомата перед числом стоит буква, например C16 или C25.
- Аббревиатура: УЗО может обозначаться как УЗО, ВД или RCD, дифавтомат — как АВДТ или RCCB.
Что ставят в квартире и доме
Выбор зависит от задач и условий. По нормативам защитные устройства обязательно ставят в помещениях с повышенной влажностью — на кухне и в санузле. Для детской часто рекомендуют отдельное УЗО с высокой чувствительностью.
В квартирах чаще используют связку УЗО и автоматов — она удобнее, дешевле и проще в обслуживании. В частных домах с трёхфазным вводом схемы сложнее, и там часто комбинируют разные решения.
Специалисты сходятся в одном: тип устройства важен, но ещё важнее правильный подбор номиналов и грамотный монтаж. Ошибки в электрике обходятся слишком дорого, поэтому расчёты и установку лучше доверять профессионалам.
