"Ноль" и "земля". Зачем земля, если они соединены вместе? Интересная тонкость, которая решает всё
Почему «ноль» — не замена заземлению: важная электрическая тонкость, о которой часто забывают

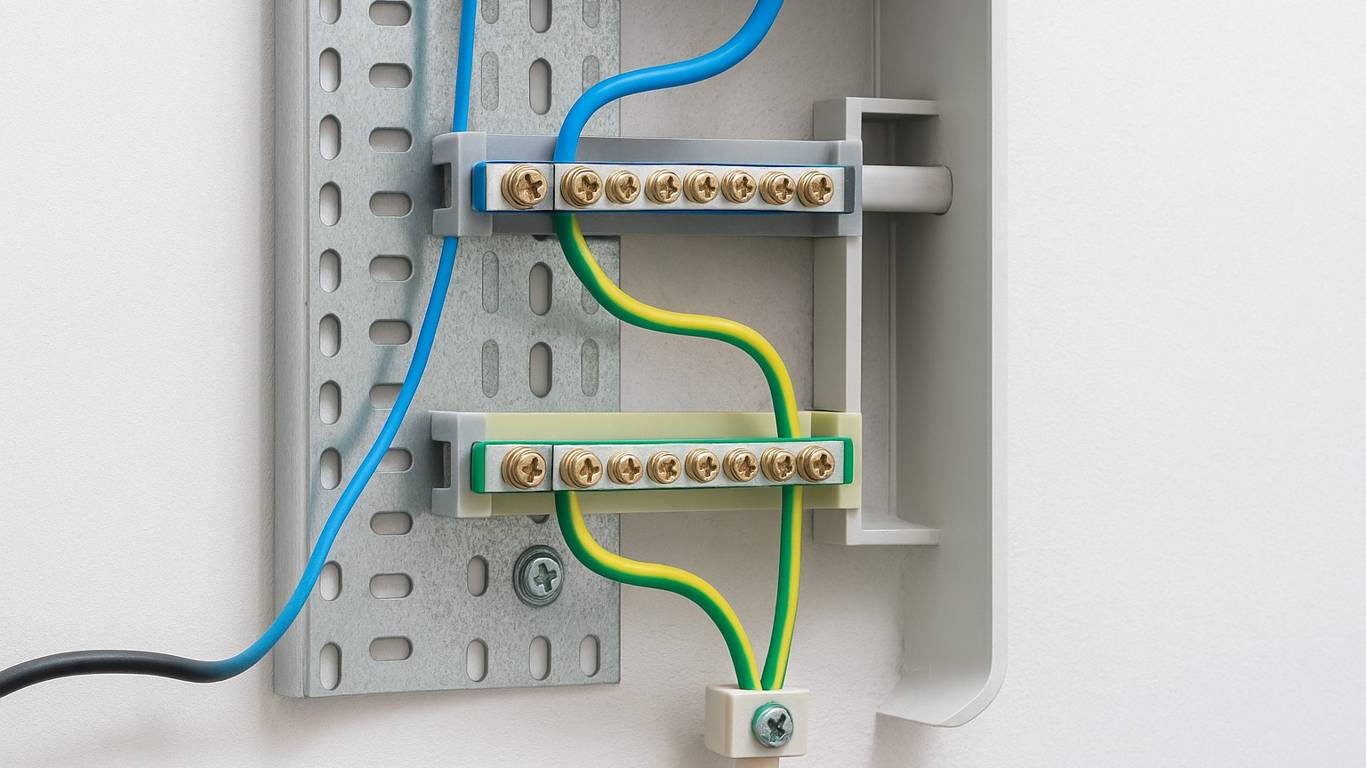

Generated by DALL·E
В быту часто можно услышать фразу: «Зачем заземление, если есть ноль?». В домах и квартирах по всему СНГ действительно нередко встречается ситуация, когда нулевой и защитный проводники фактически соединены. На первый взгляд это кажется логичным и даже удобным. Но именно в этой детали кроется источник многих опасных ситуаций.
Разберёмся, почему так исторически сложилось, чем это грозит на практике и почему «ноль» и «земля» — не одно и то же, даже если они где-то сходятся.
Откуда взялась привычка объединять ноль и землю
Большая часть электросетей в странах СНГ строилась ещё в советское время. Тогда основная цель была простой — быстро и недорого обеспечить электричеством города и посёлки. Вместо современной схемы с отдельными проводниками применялась система TN-C, где рабочий ноль и защитное заземление объединялись в один провод — PEN. Это позволяло экономить на кабеле и ускоряло монтаж, но уровень безопасности при этом был ниже.
Позже появилась переходная система TN-C-S, когда общий провод PEN разделяется на ноль и землю уже во вводном щите здания. Она до сих пор остаётся самой распространённой.
Экономия, которая стала стандартом
Раздельные проводники требуют больше меди, дополнительных шин и более сложного монтажа. Для массового строительства это означало рост затрат. В условиях ограниченного бюджета объединение нуля и земли выглядело разумным компромиссом. Со временем такая схема стала нормой, а в старом жилом фонде — практически безальтернативным вариантом.
Как это работает технически
В большинстве электросетей используется глухозаземлённая нейтраль трансформатора. Это значит, что ноль на подстанции уже соединён с землёй и имеет очень низкое сопротивление. По опорам к домам приходят:
- одна фаза и ноль — в однофазных сетях;
- три фазы и ноль — в трёхфазных.
Отдельного заземляющего проводника там нет. Уже во вводном щите PEN разделяется на:
- N — рабочий ноль;
- PE — защитное заземление.
Так формируется система TN-C-S, которая при исправной сети действительно работает достаточно надёжно. Но только до первого серьёзного сбоя.
Самый опасный сценарий — обрыв нуля
Главная проблема объединённых систем проявляется при обрыве PEN-проводника. В этом случае ток начинает искать обходные пути и может пойти через заземляющие проводники соседних домов.
В результате:
- на корпусах приборов появляется опасное напряжение;
- заземление перестаёт быть «тихой» защитой;
- прикосновение к технике может закончиться ударом током.
Обычное повторное заземление не всегда спасает — его сопротивления может просто не хватить.
Почему нельзя соединять ноль и землю в розетке
Иногда в старых квартирах «землю» делают перемычкой от нуля прямо в розетке. Это одна из самых рискованных практик. Во-первых, при наличии УЗО или дифференциального автомата такая схема вызовет постоянные отключения. Во-вторых, при обрыве нуля весь опасный потенциал сразу появляется на корпусах приборов. В этом случае даже слегка влажный пол может стать проводником, а последствия — крайне неприятными.
Зачем нужно заземление от щита
При нормальной схеме защитный проводник PE идёт от вводного щита к каждому прибору и дополнительно соединяется с землёй. Он не участвует в работе нагрузки и нужен только для безопасности. Совместно с УЗО или дифференциальным автоматом такое заземление позволяет быстро отключить питание при утечке тока и защитить человека от поражения.
Какие системы применяются сегодня
В реальности можно встретить несколько вариантов.
- TN-C-S
Самый распространённый вариант. Работает стабильно, но чувствителен к обрывам нейтрали.
- TN-C
Фаза и ноль без заземления. Система устаревшая и небезопасная, но всё ещё встречается. УЗО здесь защищает лишь частично.
- TT
Заземление берётся с собственного контура, не связанного с нулём. При правильном исполнении и хорошем УЗО считается одной из самых безопасных схем.
- TN-S
Отдельные ноль и земля идут от подстанции. Надёжно, но дорого, поэтому в жилых домах применяется редко.
Что говорят современные нормы
Действующие стандарты электробезопасности рекомендуют системы с разделёнными проводниками. Чем меньше зависимость заземления от состояния нуля, тем выше уровень защиты. По степени надёжности схемы обычно располагают так:
- TT → TN-S → TN-C-S → TN-C.
Соединение «нуля» и «земли» — не прихоть электриков, а наследие истории и экономии. В большинстве случаев такая система работает годами без проблем. Но именно в аварийных ситуациях она становится источником риска. Настоящее заземление — это не дублёр нуля, а отдельный защитный путь. И чем меньше он зависит от состояния сети, тем безопаснее дом.
