Штангенциркуль: уверены что знаете о нем все на 100% ?
Штангенциркуль под микроскопом: что скрывается за привычным инструментом

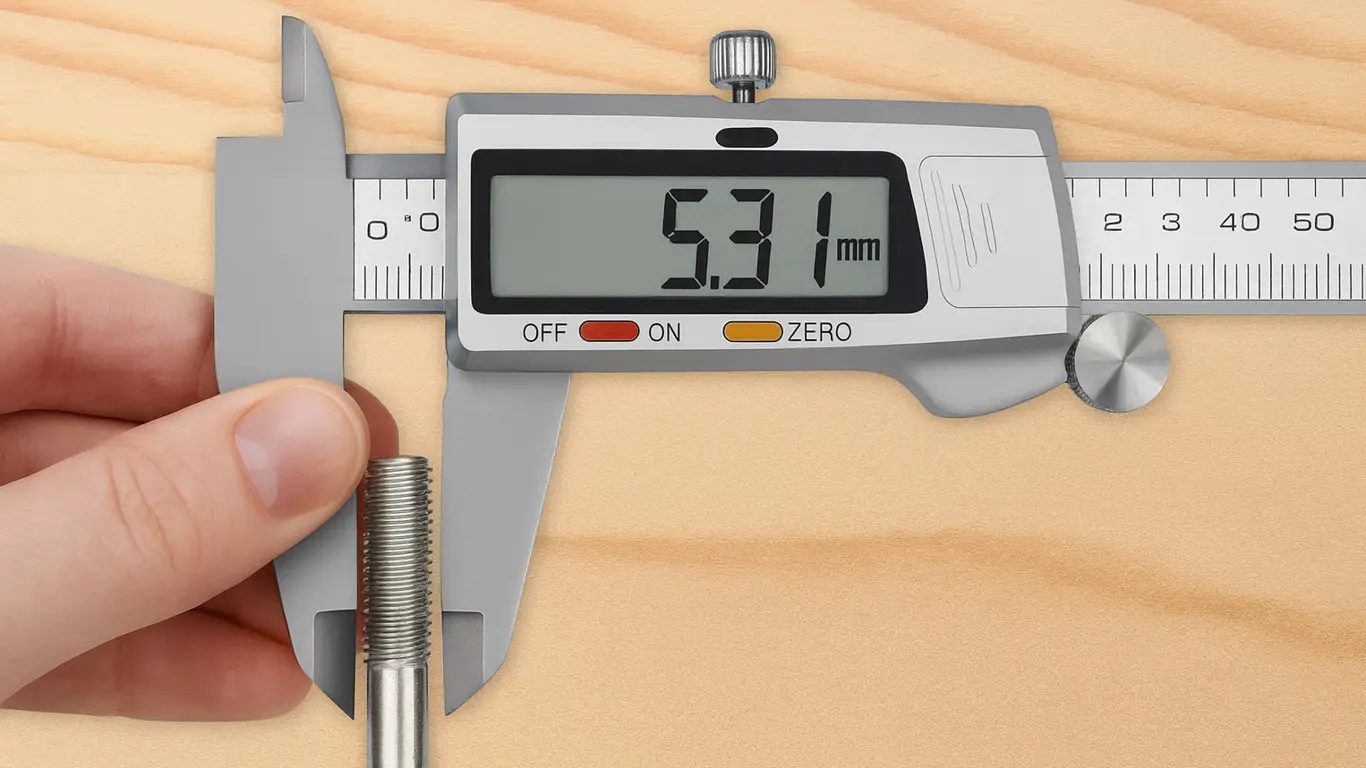

Generated by DALL·E
Штангенциркуль давно стал рабочей классикой среди измерительных инструментов. Он помогает определять внешние и внутренние размеры, глубину отверстий и расстояние между элементами. Его выбирают за точность, удобство и универсальность — от заводов до небольших мастерских и ювелирных студий. Несмотря на знакомую форму, этот инструмент хранит больше особенностей, чем кажется. Разбираемся, откуда он появился, какие модели существуют и как правильно ими пользоваться.
Где начинается история штангенциркуля
Прототипы штангенциркулей были известны ещё в Древнем Риме. Археологи находили бронзовые измерительные приспособления, напоминающие современные версии по принципу работы. Свой вид инструмент получил в XIX веке, когда появилась штанга с подвижной рамкой — конструкция, которая живёт до сих пор. Массовое производство наладили в Германии и Швейцарии, что и закрепило инструмент в промышленности.
Название пришло из немецкого: Stange — штанга, Zirkel — циркуль. Инструмент сочетает особенности обоих, поэтому слово прижилось легко.
Какие штангенциркули встречаются сегодня
Современные модели условно делят на три вида. Каждый подходит под свои задачи.
Механические
Базовый вариант без дополнительной шкалы. Счёт ведётся по обычной линейке на штанге. Сейчас встречается редко — точность ограничена, зато конструкция максимально простая.
Нониусные
Один из самых популярных вариантов. Оснащён вспомогательной шкалой, которая помогает определять размеры с точностью до 0,05 мм. Эти модели надёжны, не требуют батареек и выдерживают активную эксплуатацию.
Электронные
Оснащены дисплеем, мгновенно показывают результат и могут переключать миллиметры на дюймы. Продвинутые версии передают данные в компьютер. Минус — чувствительность к пыли и влага, а также зависимость от батареек. Для задач, где нужна ещё более высокая точность, мастера используют микрометры — но это уже отдельная история.
Из чего состоит механический штангенциркуль
Устройство инструмента продумано до мелочей. Каждый элемент выполняет свою роль.
- Губки для наружных измерений
- Главные «лапки» инструмента. Помогают измерять ширину деталей, диаметр валов и толщину материалов.
- Губки для внутренних размеров
- Тонкие верхние элементы. Их используют для отверстий, пазов и полостей.
- Глубиномер
- Выдвижной стержень на торце штанги. Нужен для измерения глубины — от канавок до просверленных отверстий.
- Шкалы
Основная шкала выгравирована на штанге. Нониусная — на подвижной рамке. Вместе они дают точный результат.
Как правильно работать штангенциркулем
Несложно, если понимать принцип.
Как считывать показания нониуса
- Определить значение по основной шкале — целые миллиметры.
- Найти деление нониуса, совпавшее со штрихом основной шкалы.
- Добавить его значение к предыдущему.
Например:
Основная шкала показывает 12 мм.
Совпало деление +0,05 мм.
Итог: 12,05 мм.
Измерение внешних размеров
Раздвинуть губки, поместить деталь, выровнять инструмент и зафиксировать рамку. Показания считываются после плотного прижатия.
Измерение внутренних размеров
Вставить внутренние губки в отверстие, раздвинуть до упора, зафиксировать и считать результат.
Определение глубины
Поставить инструмент ровно и опустить глубиномер на дно отверстия.
Где используется штангенциркуль: реальные примеры
Трудно найти сферу, где он не пригодится.
Автомобильная мастерская
Диаметр поршневого пальца или износ детали измеряется за секунды. Точность здесь важна — малейшее отклонение может повлиять на работу двигателя.
Ювелирная работа
Чтобы камень точно вошёл в оправу, мастер измеряет его размер штангенциркулем — погрешность здесь недопустима.
Ремонт велосипеда
Подбор подшипников, осей и втулок — всё начинается с измерений.
Болты, гайки, шайбы
Если маркировка отсутствует, инструмент помогает определить диаметр точно.
Неочевидные способы применения
Иногда инструмент используют как угольник, циркуль для окружностей или разметку с фиксированным шагом. А вот применять его как гаечный ключ или мини-струбцину не стоит — можно повредить точный механизм. Штангенциркуль остаётся одним из самых универсальных измерительных инструментов. Он служит десятилетиями, помогает в быту и профессиональной работе, а современные модели делают процесс ещё удобнее.
Главное — выбрать подходящий вариант и работать аккуратно. Тогда инструмент будет надёжным помощником, а измерения — точными.
