Что не так с параллельным подключением розеток? Опасности подключения шлейфом

Generated by DALL·E

В каждой квартире десятки розеток, и кажется, что их установка — дело несложное. Но электрики знают: именно схема подключения определяет безопасность всей системы.

Два пути к цели

Существует два основных способа подключения розеток: «звезда» и шлейфовое подключение. Первый предполагает прокладку отдельной линии от распределительной коробки к каждой розетке, второй — последовательное соединение всех розеток в одну цепь.

Звезда: безопасность выше экономии

При радиальном подключении к каждой розетке подводится отдельный провод. Это обеспечивает надёжность и безопасность: если одна линия выйдет из строя, остальные продолжат работать.

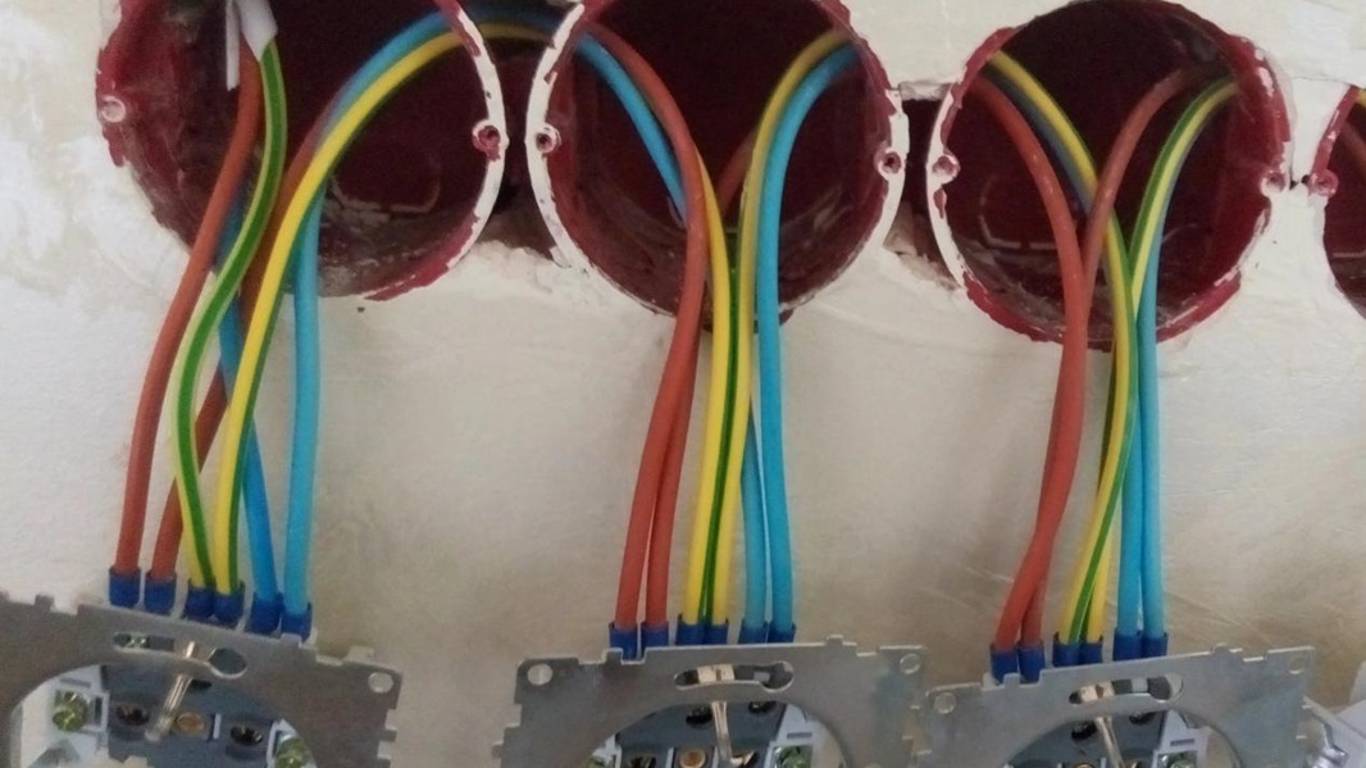

Шлейф: экономия с риском

Последовательное подключение выглядит привлекательно: меньше кабеля, меньше штроб в стенах. Но если в одной точке пропадёт контакт, отключатся все последующие розетки.

Скрытая опасность

Самый серьёзный риск связан с соединением проводов под одним контактом розетки. Производитель допускает такой вариант, но это создаёт серьёзные проблемы с защитным заземлением.

Почему это опасно

Если контакт на заземляющем проводе ослабнет, розетка продолжит работать. Но при пробое изоляции напряжение появится на корпусе прибора, а УЗО не успеет сработать. Результат может быть трагическим.

Что говорит ПУЭ

Правила устройства электроустановок прямо запрещают последовательное подключение заземляющих проводников. Это требование прописано в пункте 1.7.144.

Как сделать безопасно

Единственный правильный вариант — обеспечить неразрывность соединений заземляющих проводников. Это требование закреплено в СП 76.13330.2016 и ГОСТ Р 50571.5.52-2016. Экономия на проводке может обернуться серьёзными проблемами. При выборе схемы подключения важно помнить: безопасность дороже любой сэкономленной суммы.
