Индикаторная отвёртка: как безопасно проверить напряжение дома

Изображение сгенерировано нейросетью Dall-e

Зачем нужна индикаторная отвёртка

Индикаторная отвёртка — простой и незаменимый инструмент для любого домашнего мастера и электрика. Она помогает быстро определить наличие напряжения в розетке, проводке или на корпусе бытового прибора. Такой инструмент особенно полезен, когда внезапно погас свет или нужно проверить фазный провод при монтаже выключателя. Вы сможете убедиться, что именно фазный провод отключается, а не нулевой.

Когда она может спасти жизнь

Индикаторная отвёртка защищает от поражения электрическим током. Например, если стиральная машина или водонагреватель искрит в необычном месте, прибор поможет убедиться, попала ли фаза на корпус. После этого можно безопасно отключить устройство от сети, не рискуя здоровьем.

Это особенно важно, если в доме есть дети или незащищённые розетки.

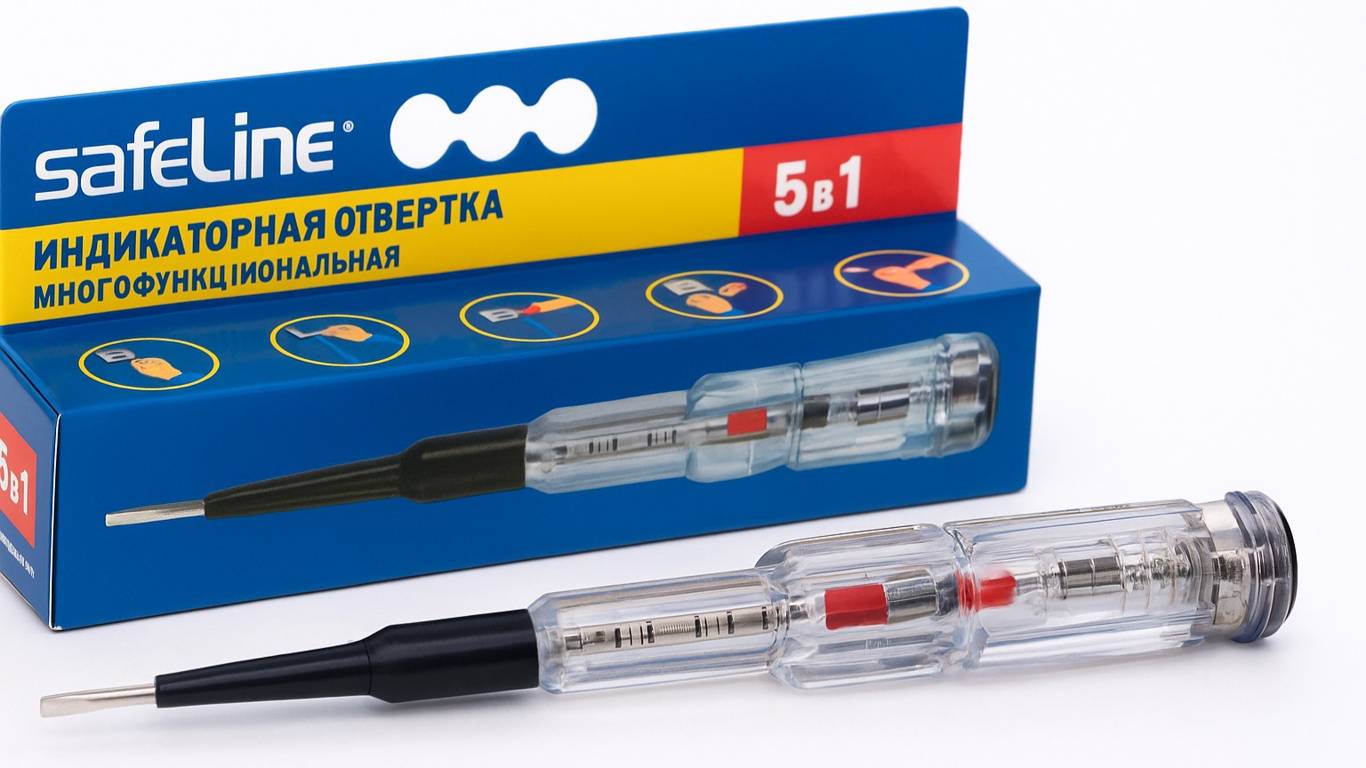

Конструкция классической индикаторной отвёртки

Индикаторная отвёртка не предназначена для закручивания винтов. Она рассчитана на проверку напряжения 220–240 В переменного тока (максимум 380 В).

Жало отвёртки служит проводящим электродом. К нему подключён резистор около 1 МОм мощностью не менее 0,25 Вт. Внутри корпуса находится неоновая лампочка. Один её вывод соединён с резистором, а другой — через пружину с внешней контактной площадкой на рукояти, которой касается рука.

Как пользоваться индикаторной отвёрткой

• Возьмите отвёртку в руку так, чтобы контактная площадка на рукояти касалась кожи.
• Другой конец вставьте в отверстие розетки или коснитесь провода.
• Если на контакте есть фаза, неоновая лампочка внутри засветится.
• Ток, проходящий через тело человека, не превышает нескольких сотен микроампер. Это безопасно для здоровья, но достаточно, чтобы лампочка загорелась.

Безопасность и простота

Принцип работы основан на ограничении тока резистором и использовании неоновой лампочки. Благодаря прозрачному корпусу видно, когда контакт под напряжением. Индикаторная отвёртка — простой и доступный способ быстро проверить электрическую цепь, определить фазу и избежать опасных ситуаций дома.

Любой домашний мастер должен иметь под рукой индикаторную отвёртку. Она помогает не только проверять напряжение и фазу, но и безопасно диагностировать бытовые приборы, снижая риск поражения током.
