W większości mieszkań gniazdek nie brakuje, a ich montaż potrafi wyglądać zwodniczo prosto. Praktyka jednak pokazuje, że to nie same ramki i wkręty decydują o bezpieczeństwie, lecz układ przewodów — on wyznacza podstawowy poziom ochrony całej instalacji.
Dwie drogi do tego samego celu
Gniazda można okablować na dwa główne sposoby: w układzie „gwiazdy” albo metodą łańcuchową. Pierwszy wariant prowadzi osobną linię z puszki do każdego punktu. Drugi łączy gniazda po kolei, tworząc jeden ciąg.
Gwiazda: bezpieczeństwo ponad oszczędności
W układzie promienistym każde gniazdo dostaje własny przewód. Taka separacja zwiększa niezawodność i poziom ochrony: awaria jednej żyły nie wyłącza pozostałych, które działają bez przerwy.
Łańcuch: oszczędność z haczykiem
Kuszą tu krótsze odcinki kabla i mniej kucia ścian. Tyle że rachunek ma dopisek drobnym drukiem: zerwie się jedno połączenie i gaśnie wszystko, co jest dalej w szeregu. Gdy pojawia się usterka, pozorna efektywność szybko traci urok.
Ukryte ryzyko

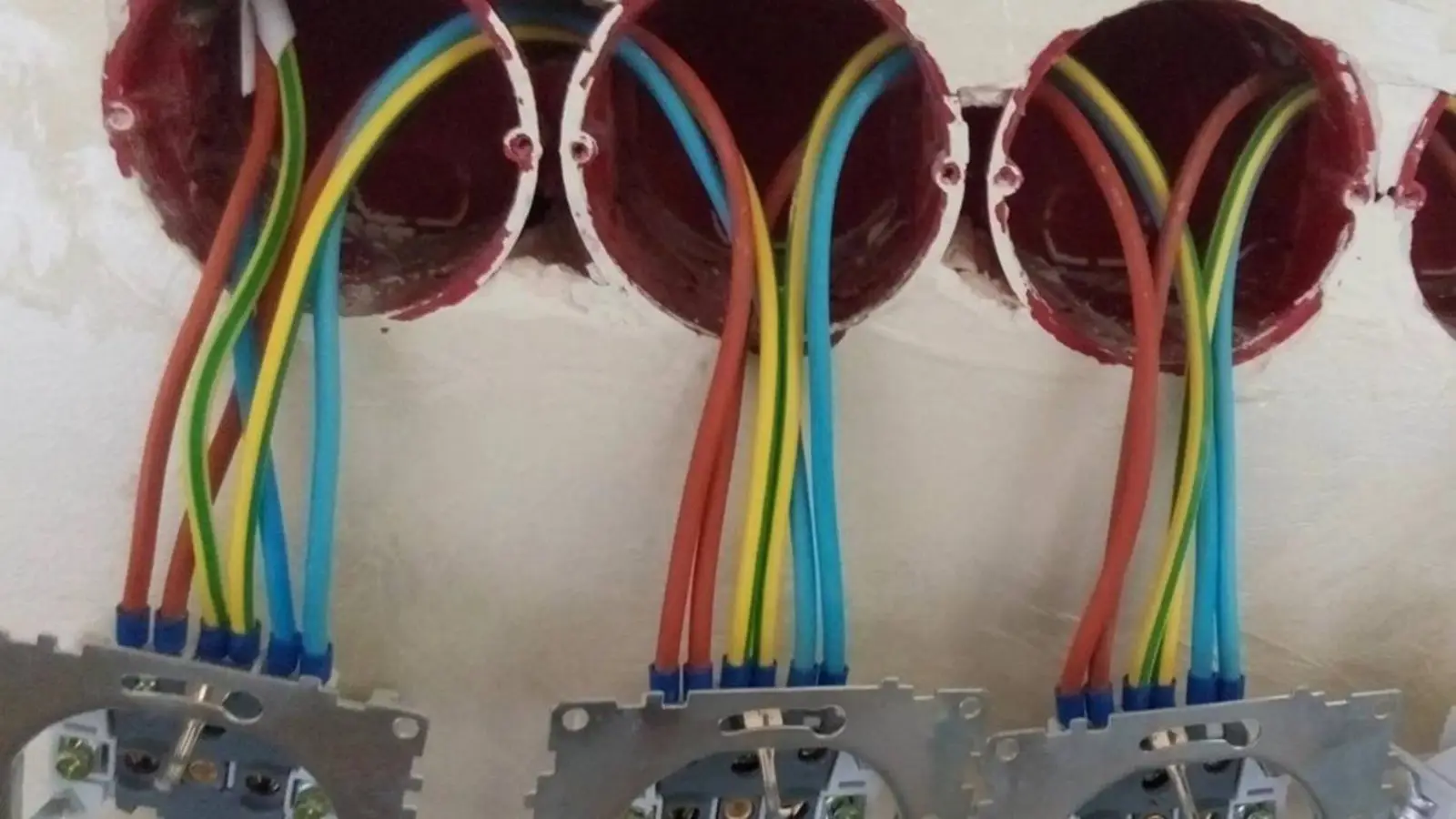

Najpoważniejsze zagrożenie pojawia się wtedy, gdy kilka przewodów zaciska się pod jednym zaciskiem gniazda. Producent może to dopuszczać, ale takie rozwiązanie rodzi poważne problemy z przewodem ochronnym.
Dlaczego to niebezpieczne
Jeśli poluzuje się połączenie przewodu ochronnego, gniazdo będzie działać, jakby nic się nie stało. A gdy dojdzie do uszkodzenia izolacji, napięcie może trafić na metalową obudowę urządzenia, a wyłącznik różnicowoprądowy niekoniecznie zareaguje na czas. Skutki bywają dotkliwe — i to scenariusz, którego lepiej nie testować w praktyce.
Co mówią przepisy
Przepisy dotyczące instalacji elektrycznych wprost zabraniają łączenia przewodów ochronnych w szereg. Wymóg ten ujęto w punkcie 1.7.144.
Jak zrobić to bezpiecznie
Jedyną właściwą drogą jest zachowanie ciągłości przewodów ochronnych. Ten obowiązek wynika z SP 76.13330.2016 oraz GOST R 50571.5.52-2016. Oszczędzanie na okablowaniu potrafi obrócić się przeciwko użytkownikom; przy wyborze schematu prowadzenia przewodów to bezpieczeństwo powinno przeważyć nad pozorną ekonomią.
