スター配線とデイジーチェーンの違いと安全性—集合住宅のコンセント配線ガイド

Generated by DALL·E

多くの集合住宅ではコンセントが至るところにあり、設置は拍子抜けするほど簡単に見える。とはいえ、電気工事のプロは、システム全体の安全の基準を本当に左右するのは配線レイアウトだと知っている。

同じ目的へ向かう二つの道

コンセント配線には大きく二つのやり方がある。スター（放射状）レイアウトと、いわゆるデイジーチェーン方式だ。前者はジャンクションボックスから各コンセントへ専用のラインを個別に引く。後者はコンセント同士を順番につないで一本の鎖のように構成する。

スター配線：節約より安全

放射状の配線では、すべてのコンセントに専用ケーブルが割り当てられる。この独立性が信頼性と安全性を高める。一本に不具合が出ても、他の回路は止まらずに動き続けるからだ。

デイジーチェーン配線：節約には落とし穴

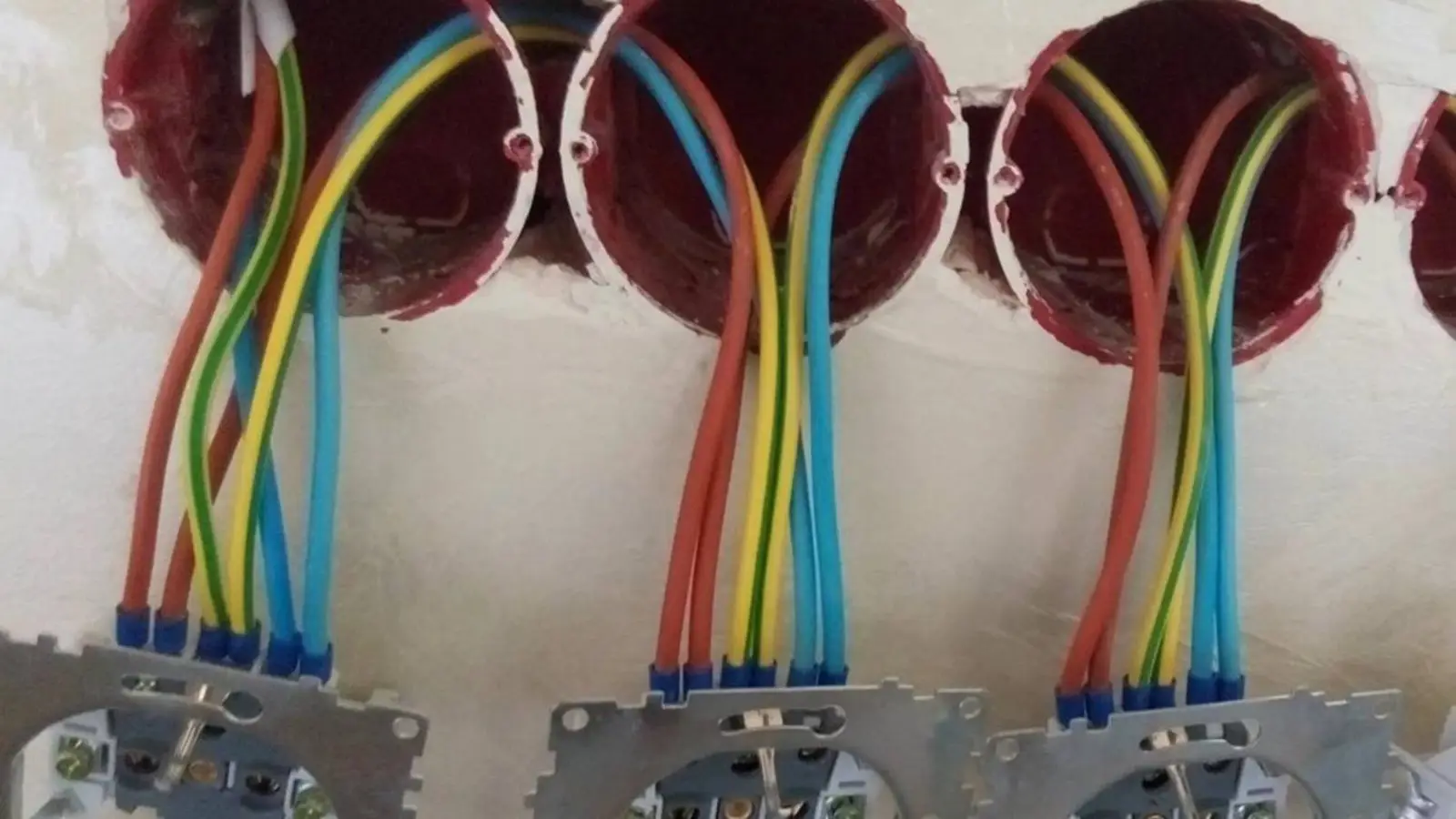

順次につなぐ方式は魅力的に映る。使うケーブルは少なく、壁の溝入れも最小限で済むからだ。ただし代償がある。どこか一つの接続が途切れれば、そこから先のコンセントはすべて停電する。いざ不具合が起きたとき、見かけの効率の良さは途端に色あせる。

見えにくい落とし穴

最も厄介なリスクは、複数の導体を一つのコンセント端子にまとめてクランプしたときに現れる。メーカーがその構成を許容する場合があっても、保護接地に深刻な問題を生む。

危険になる理由

接地導体の接続がゆるんでも、コンセント自体は平常どおり動作してしまう。だが、もし絶縁に破綻が起きれば、電圧が機器の金属筐体に現れる可能性があり、RCDが間に合わずに作動しないこともあり得る。結果は重大になりかねない。

規則はこう定めている

電気設備の設置規則は、保護導体の直列接続を明確に禁止している。この要件は1.7.144項に記されている。

安全に配線するには

正しいやり方はただ一つ。保護接地導体の連続性を確実に保つことだ。この要件はSP 76.13330.2016およびGOST R 50571.5.52-2016に定められている。配線でのコスト削減は深刻なトラブルを招きかねない。配線方式を選ぶなら、目先の節約より安全を優先したい。
